高精密金剛石滾輪的制造工藝及修整時的故障原因
所屬分類：公司新聞 點擊次數：976 發布日期：2019-10-15
1、高精密金剛石滾輪的分類：
（1）燒結法：分為手植燒結滾輪和隨機分布的燒結滾輪兩種，耐用性強；
（2）電鍍法；高精度制造出小而復雜的形狀滾輪；
（3）CVD滾輪：新型材料，對CBN砂輪修整效果好。

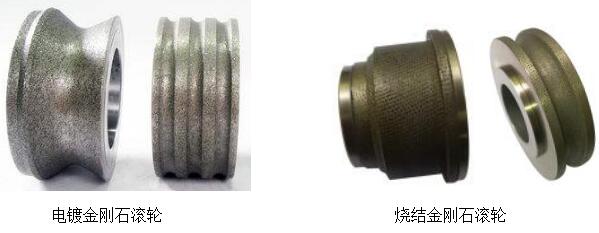

目前國內以燒結法為主，相較于電鍍法壽命更長，性能更穩定，而在國外恰恰相反，電鍍法比燒結法應用廣泛。下圖是燒結金剛石滾輪和電鍍金剛石滾輪的制造方法和特點。
2、高精密金剛石滾輪的制作工藝
燒結法的制造工藝為：按圖加工一模具，之后采用人工植入方式，將大顆粒金剛石按一定的密度有序的鑲在模具內，之后采用燒結爐采用粉末冶金技術燒結，之后去掉模具，以金剛石型面為基準，加工孔和端面基準，之后再磨床上修整砂輪，這時的金剛石滾輪為毛坯件，有尺寸精度偏差，需通過檢測中心儀器初步測出偏差值，計算出合適的修整余量，最后在專門的修整機床上，經過多次反復的修磨和檢測，直至符合成品圖紙要求。
電鍍法的制作工藝為：按生產的零件截面的技術要求，制作一個模具，電鍍?nèi)嗽旖饎偸?，用粘結劑（低熔點合金）與鋼芯粘結，金切加工（基準轉換）去除磨具胎體，使金剛石均勻暴露，在磨床上修整砂輪，復型一個工件，在檢測中心計量該工件型面所有技術要求，合格即為成品。
3、高精密金剛石滾輪在修整時的故障原因與處置方法匯總

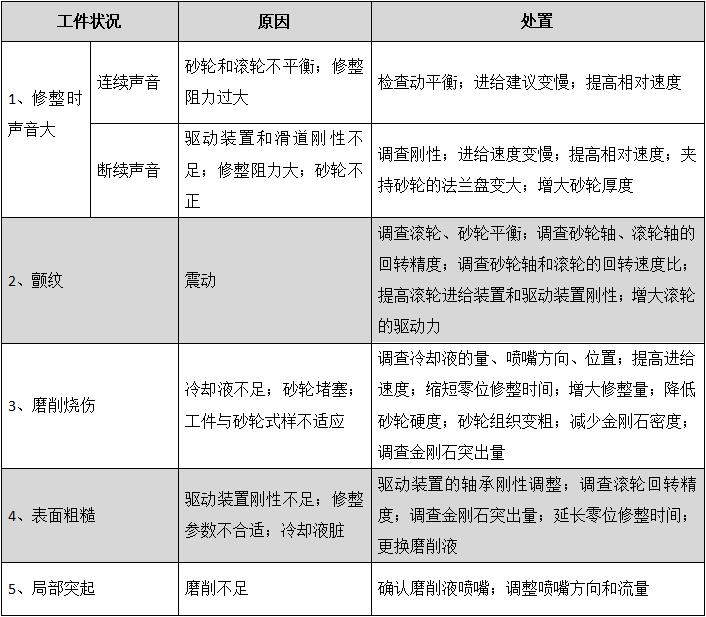

高精密金剛石滾輪在修整時常出現修整時聲音大，顫紋，磨削燒傷，表面粗糙，局部突起等狀況，下表介紹了出現以上5種狀況的原因及解決方案。
