金剛石鉸刀內鍍法和外鍍法的優缺點及鉸削閥體案例
所屬分類:公司新聞 點擊次數:1004 發布日期:2019-10-15

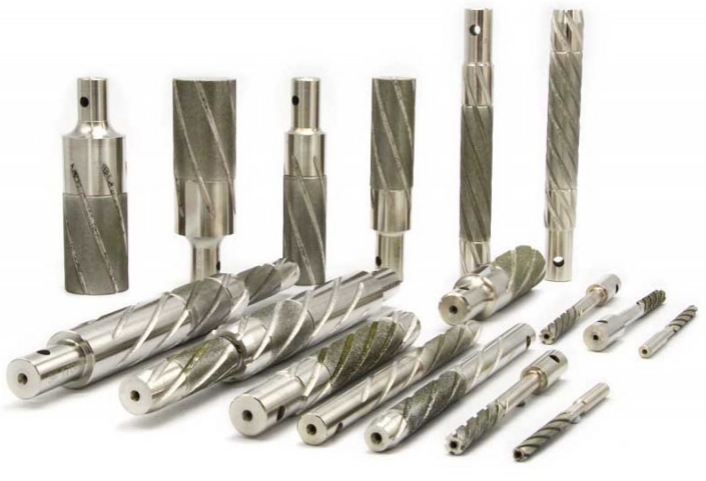

目前金剛石鉸刀的制作方法有兩種,外鍍法和內鍍法。外鍍法簡單快速,通過金屬結合劑(鎳、鐵或銅等),將金剛石顆粒直接電鍍在刀體上而形成。但同樣存在缺點。
而內鍍法相較于外鍍法工序復雜,需要先制造一個與刀具形狀相反的高精度模具,將金剛石磨粒電鍍在胎模內表面,加厚形成電鍍層,再將鍍層與刀桿粘結在一起即形成金剛石鉸刀,但所獲得的精度和壽命要高于外鍍法金剛石鉸刀。
下面具體介紹一下外鍍法和內鍍法金剛石鉸刀的優勢和缺點。
外鍍法:
(1)金剛石顆粒呈現“自由狀態”,不規則的電鍍在刀桿基體上,不完全等高。
(2)電鍍后的鉸刀圓周表面上不可避免的存在一些金屬瘤,其幾何精度很差,直接降低工件的加工質量
(3)外鍍法鉸刀在使用之前,必須進行適當修磨,修磨工藝成本較高,同時修磨破壞了金剛石顆粒的天然刃口,造成鈍化。
(4)卻大部分金剛石顆粒與結合劑平齊,顯著降低鉸刀的切削能力,影響加工效率和刀具的使用壽命。
內鍍法:
(1)金剛石顆粒的頂端整齊,規則地排列在模具的內表面上,等高性和均勻性較好;
(2)無需修磨,微刃鋒利;
(3)所加工孔的尺寸精度和幾何精度較高,表面粗糙度較小,使用壽命較長。
迄今為止,內包容電鍍技術已成功應用于高精密金剛石滾輪的制造,但一直還未用于制造金剛石鉸刀。國內外還是以外鍍法為主。

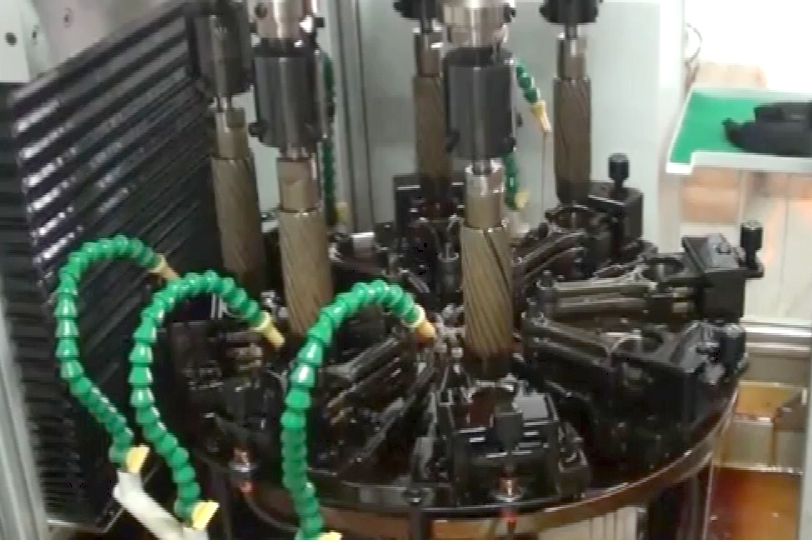

電鍍金剛石鉸刀鉸削閥體內孔的案例參數
以鉸削起重機用上車組合操縱閥閥體內孔為例:

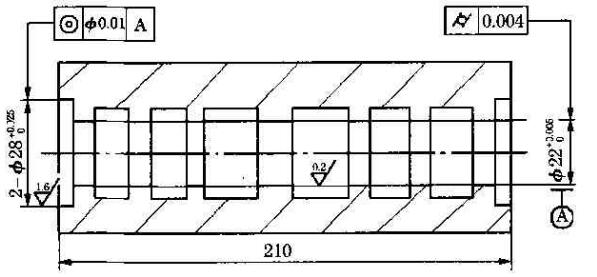

上車組合操縱閥QYZ25/20A(8噸統型閥)伸縮片閥體(材質為QT500-5)內孔的技術要求:閥體主孔長徑比L/D≈10,內孔直徑公差為0.005mm,圓柱度0.004mm,表面粗糙度為Ra≤0.2μm。
超硬金剛石鉸刀尺寸選擇:φ22的金剛石鉸刀,開三刀5mm(寬)×3mm(深)的螺旋槽。
超硬金剛石鉸刀三道工序的金剛石粒度及鉸削余量參數
次序 | 金剛石粒度 | 鉸削余量/mm |
粗鉸 | 100#-120# | 0.02-0.04 |
半精鉸 | 150#-180# | 0.008-0.01 |
精鉸 | 240#-320# | 0.004-0.006 |
超硬金剛石鉸刀的鉸削參數:轉速80-120r/min,進刀量0.3mm/r。
鉸削閥體內控的切削液:冷卻液采用90%的煤油+10%的硫化切削油(或機油),或全部采用煤油。
切削液的供應量為5-15L/min,有條件時最好用0.6MPa左右的壓力供液。為延長鉸刀的壽命,切削液應經過海綿、銅絲網、磁性分離器或磁性的紙質過濾,以達到凈化要求。
